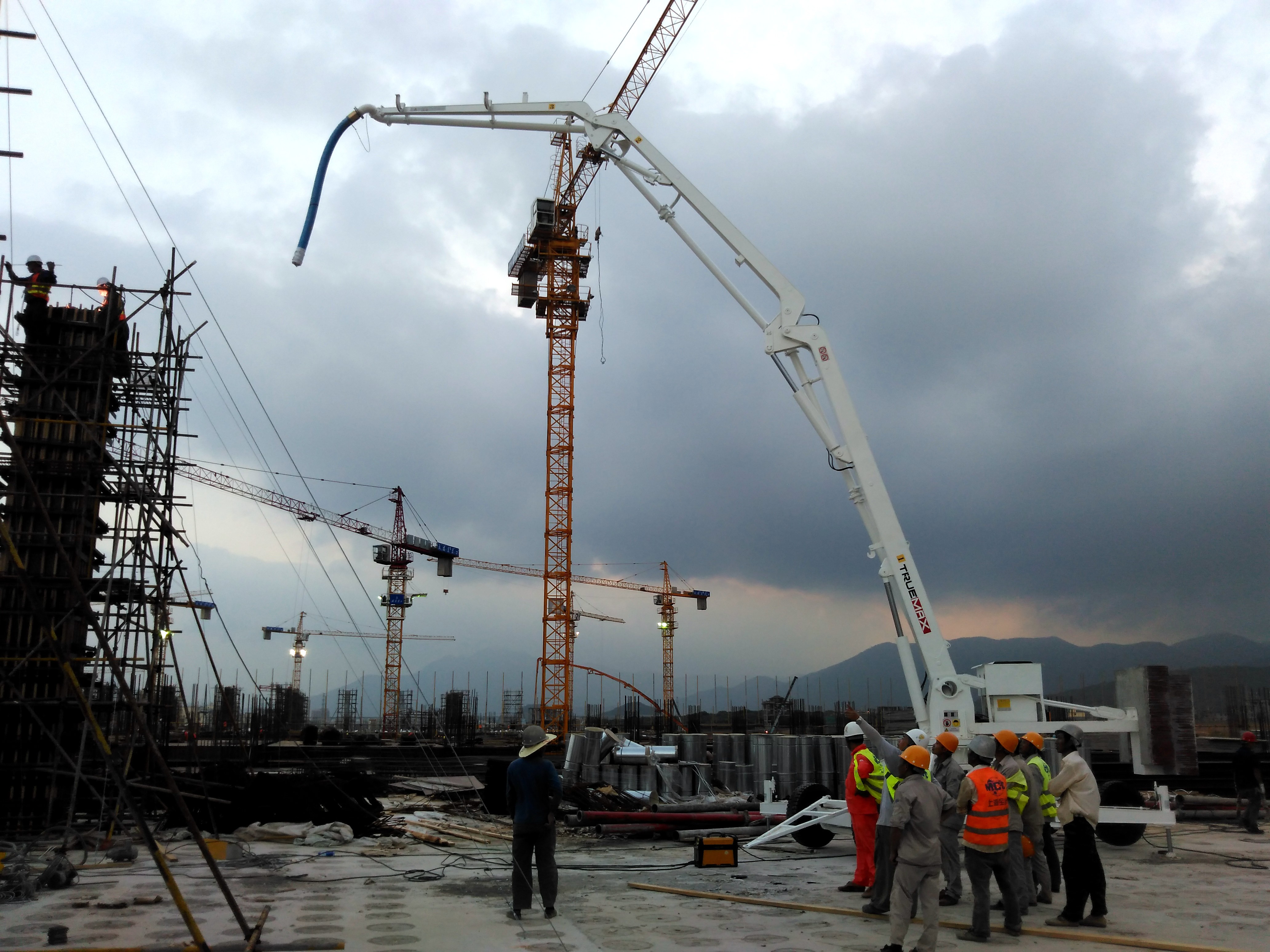

HG17D-3R車載混凝土布料機是一款帶有車輪式混凝土機械設備，也是當下比較具有特色的布料機，采用了混凝土泵車的外觀設計原理，雖然沒有混凝土泵車強大的功能但是彌補了不足之處，特別在大面積建筑時可以看到意想不到的結果。
17米的臂架覆蓋范圍自身重量輕，不采用牽引車進行移動時，2人也可以推動遷移，特別在廠房、車站、機場等大面積建筑時特別便捷有效。
車載混凝土布料機特點：
（1）臂架分為三節，全液壓驅動，折疊、展開靈活方便，并且可360°回轉，布料范圍廣。
（2）可選擇無線遙控，或有線遙控操作方式，操作輕松方便。
（3）帶車架體可輕松拖走，可根據布料的需要，在施工范圍內輕易移動。
（4） 四根擺動型支腿，結構簡單，操作簡便，節省支腿打開后的空間。
參數表
名 稱 | 單 位 | HG17D-3R | |
布料半徑 | m | 17 | |
輸送管規格 | mm | DN125 | |
輸送軟管規格 | ″×mm | 5×3000 | |
回轉范圍 | 360 | ||
回轉速度 | rpm | 0.3 | |
臂架形式 | 三節卷折全液壓 | ||
臂長 | 一臂 | m | 6.8 |
二臂 | m | 5.8 | |
三臂 | m | 4.6 | |
一臂轉角 | ° | -4°~86° | |
二臂轉角 | ° | 0°~180° | |
三臂轉角 | ° | 0°~180° | |
整機高度 | m | 2.7 | |
液壓系統工作壓力 | MPa | 28 | |
電機功率 | kW | 4 | |
控制方式 | 無線遙控、有線遙控 | ||
風速 | M/s | ≤13.8 (6級) | |
外形尺寸（長×寬×高，不含牽引架） | mm | 10080×2305×2700 | |
離地間隙 | mm | 250 | |
允許拖行速度 | km/h | 15 | |
工作溫度 | ℃ | -20~48 | |
總重(含配重) | kg | 8300 | |
配重 | kg | 2760 | |
