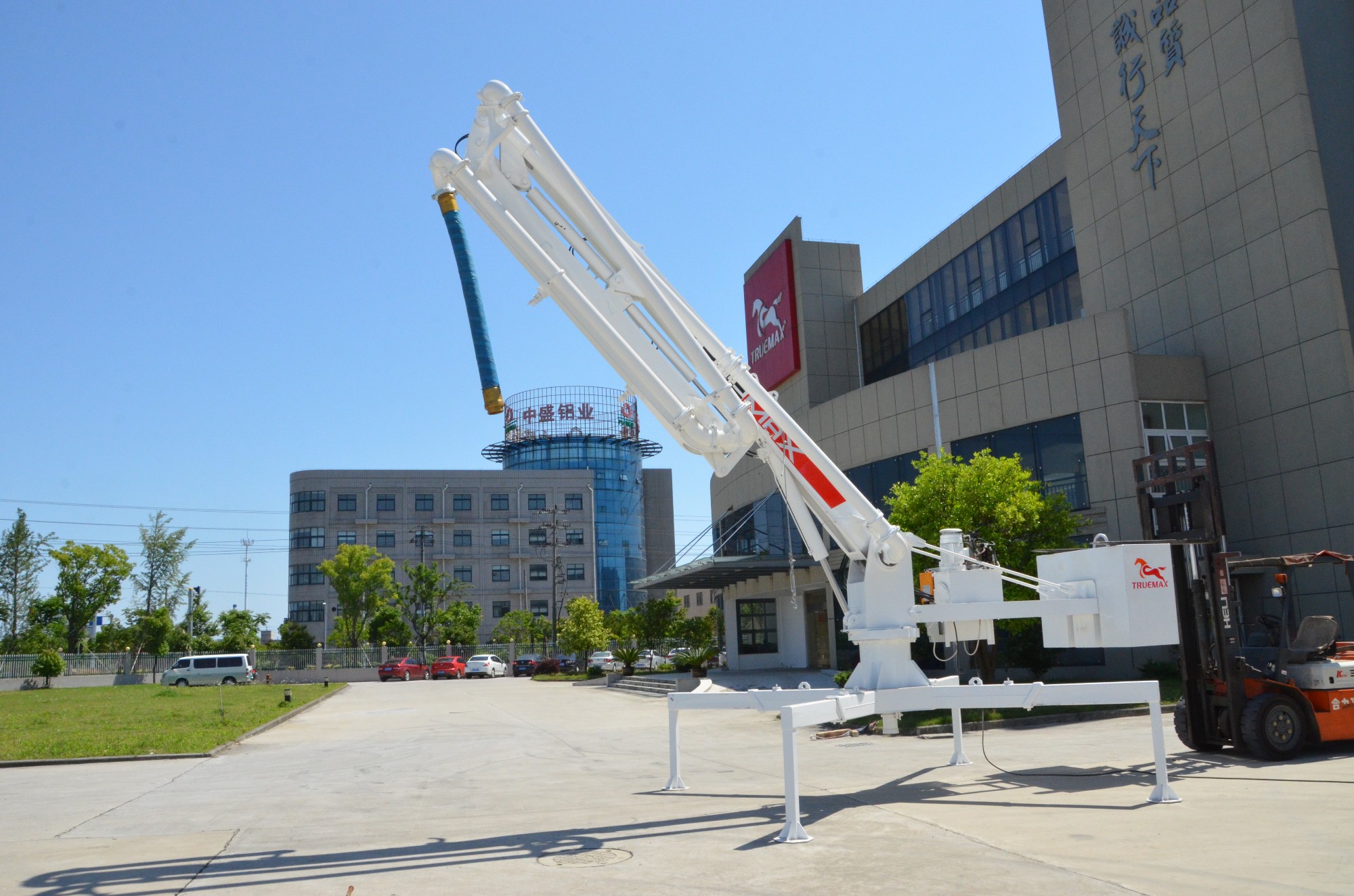

臂架分為三節，全液壓驅動，Z型結構，折疊、展開靈活方便，并且可360°回轉，布料范圍廣。 主體結構采用高強度鋼板制作，強度大，自重輕，能很好地滿足樓層承載的要求。
主要參數
名稱 | 單位 | HG13A-3Z | |
布料半徑 | m | 13 | |
輸送管規格 | mm | DN125 | |
輸送軟管規格 | ″×mm | 5×3000 | |
回轉范圍 | ° | 360 | |
回轉速度 | rpm | 0.3 | |
臂架形式 | 三節卷折全液壓 | ||
臂架轉角 | 一臂 | ° | 0～88 |
二臂 | ° | 0～180 | |
三臂 | ° | 0～240 | |
臂長 | 一臂 | m | 5.55 |
二臂 | m | 3.75 | |
三臂 | m | 3.7 | |
整機高度 | m | 2.25 | |
液壓系統工作壓力 | MPa | 25 | |
電機功率 | kW | 4 | |
控制方式 | 無線遙控、有線遙控 | ||
風速 | m/s | ≤13.8 (6級) | |
工作溫度 | ℃ | -20～48 | |
總重(含配重) | kg | 4500 | |
配重 | kg | 1800 | |
起吊單元 | kg | 2700 | |
